現在機加工市場在銑削方面主要使用的設備是立式或是臥式的三軸加工機，但隨著工件加工復雜度的提高，一個工件多個部位需要加工，為了保證度有的時候需要使用第四軸等設備，但受到成本的限制，很多客戶對于高昂的機床價格只能望而止步，加裝第四軸受到成本及工件尺寸的限制也很難實現，多次裝夾工件后又會帶來度的降低及加工時間的上升。
可轉向加工的角度頭，就可以解決客戶遇到的第四軸加工問題。

         正河源角度頭在剛性和度上作了重點的改善，轉向后內孔度能保證在0.01mm以內，并且有ER系列和高度的SKS系列夾頭來滿足客戶轉向后的銑削，鉆孔及攻牙的加工場合。
         從而實現 “轉向加工 制程簡化 省時便利 效率提升” 的目的。

         首先，我們先來認識一下角度頭：
        （下文以，臺灣正河源小鋼炮銑削頭為例）

         角度頭的功能與應用
         一一一一一一一一一一一一

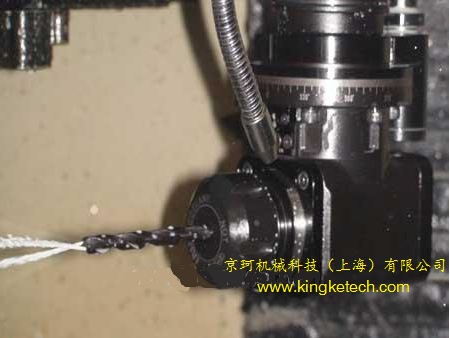

         • 適用于中切削，鉆孔、攻牙和銑削，可用于自動換刀系統。
         • 與主軸方向呈90°，能再做360°旋轉，以利于任意角度加工，節省加工時間且提升生產效率。
         • 當加工時，主軸向逆時針方向轉動。
         • 中心出水和側邊給水設計，可選擇刀具出水或由出水孔出水，給水珠出水孔可萬向設計 角度可自行調整。
         • 夾頭心軸部份配合ER/SKS系列，夾持部偏擺度為0.001~0.02以內。
         • 轉速為4000 RPM。
         • 齒輪傳動比例：1：1

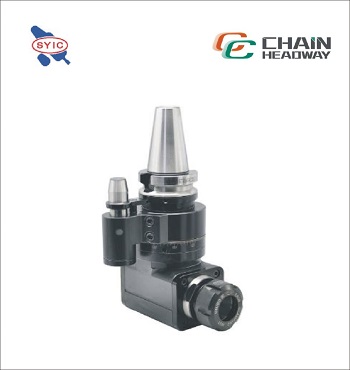

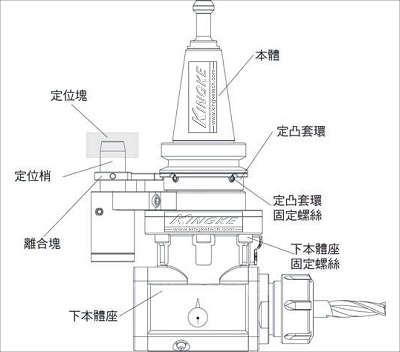

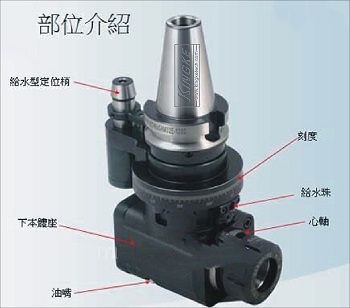

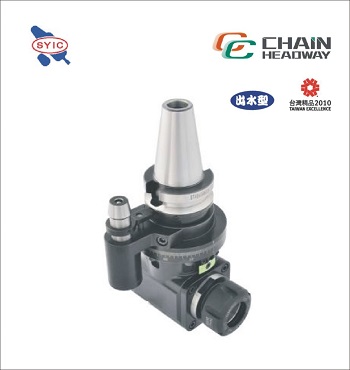

                    正河源小鋼炮-90°角度頭                                     角度頭各個部位的介紹                                             正河源中鋼炮-90°角度頭

    角度頭供油系統
     一一一一一一一一一

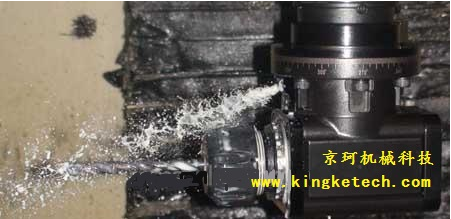

1• 切削液從定位塊通過角度頭本體內部，由刀具供油（我們一般稱作“內冷”下圖）或選擇由給水珠供油兩種，達到冷卻效果。


2• 切削液從拉刀機構通過角度頭本體內部，由刀具供油或選擇由給水珠供油（我們一般稱作“外冷”，如下圖），達到冷卻效果。



         角度頭的安裝說明及使用注意事項
           一一一一一一一一一一一一一一一一一一

      一、定位塊安裝前注意事項:

         1.請先確認主軸法蘭面上是否有螺紋孔，如果可以請使用現有螺紋孔安裝定位塊。如在主軸法蘭面上須鉆孔或攻牙時，請與機械制造商聯系，確保在鉆孔或攻牙時，不會造成機臺內部損傷。

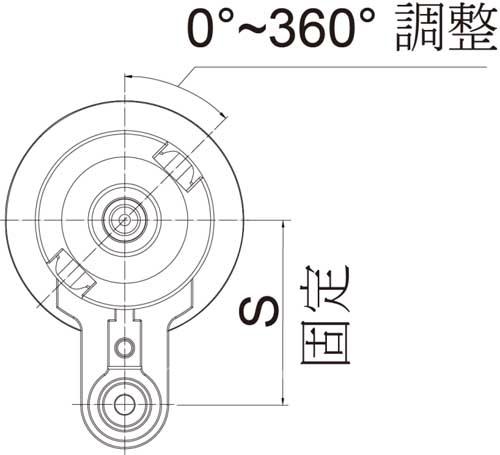

         2.將定位塊裝置中心加工機主軸法蘭上，可準確保持定位梢到主軸中心距(S尺寸)的距離。請確保定位塊不會影響到自動換刀系統的運作。



——————————————————————————————————————————————

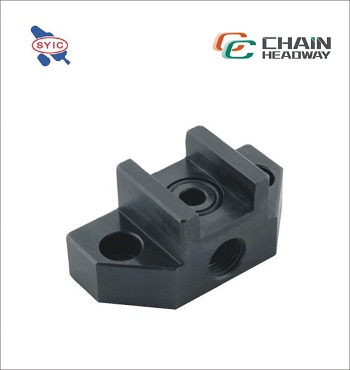

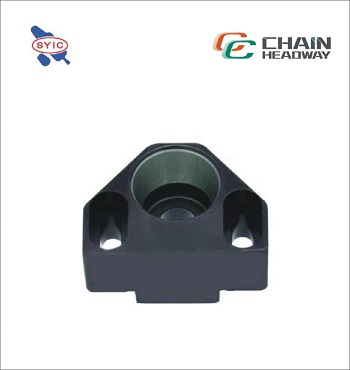

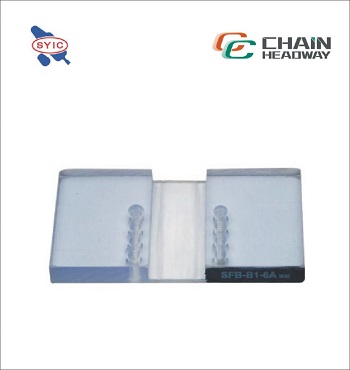

        定位塊的形式（點擊圖片，可以鏈接到定位塊詳情）



    3.每一個裝置的Ｓ尺寸都是固定的。

      BT40刀桿的Ｓ尺寸是65mm(2.559”)
      BT50刀桿的Ｓ尺寸是80mm(3.149”)


   4.定位塊與定位梢之種類與長度是依據機臺不同在安裝之前需檢查全部尺寸，以確保準度避免干擾。






二、小鋼炮角度頭安裝步驟:
一一一一一一一一一一一一一一一

1.將機臺主軸定位(M19)。
2.將定位塊鎖上主軸法蘭面，螺絲不要鎖緊保持可以左右滑動。
3.將小鋼抱銑削頭定凸套環上4顆固定螺絲轉松開約1/4圈，小鋼炮銑削頭本體即可轉動任意角度。
4.將小鋼抱銑削頭刀桿本體川鍵槽與定位梢同時對準機臺主軸川鍵與定位塊，并且把小鋼抱銑削頭裝置于機臺主軸上后，使離合塊與定凸套環上凹槽脫離。
5.將定位塊螺絲鎖緊。

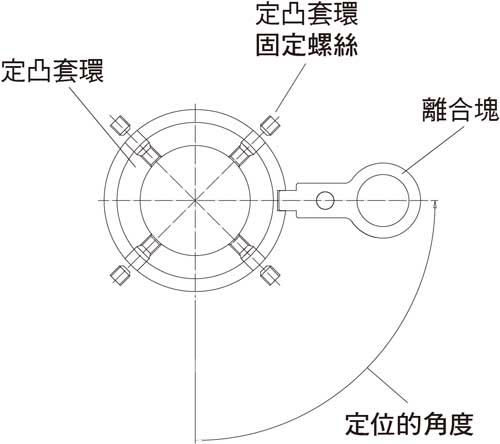

6.裝置后將定凸套環凹槽對準離合塊，把定凸套環上4顆固定螺絲鎖緊。
7.解除機臺主軸定位，后用手轉動主軸，測試主軸是否能轉動及離合塊與定凸套環上凹槽是否有完全脫離。
8.再將機臺主軸測試運轉（逆轉M04或正轉M03），速度請勿太快，約50~100RPM。
9.將主軸停止，再做一次主軸定位動作確認定凸套環凹槽是否對準離合塊，如未對準請再重新做一次安裝步驟。
˙務必確認定凸套環上的４顆固定螺絲已鎖緊，若沒有徹底執行此動作會導致定位的角度無法維持，以及發生不正常的自動換刀。

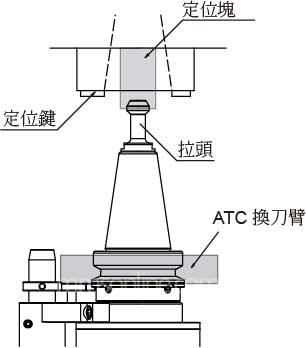

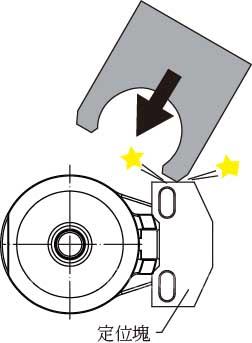

• 確認在執行自動換刀時，拉頭與川鍵、定位塊不會有互相干涉。

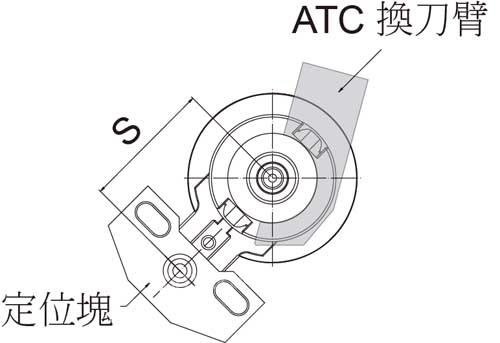

• 請確認在執行自動換刀時，自動換刀臂與定位梢沒有互相干涉。

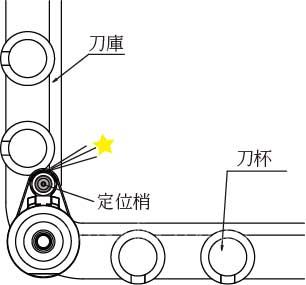

• 請確認在執行自動換刀時，請注意裝置的定位梢和刀具沒有與刀庫抵觸。



• 請確認在執行自動換刀時，自動換刀臂與定位塊沒有互相干涉。
• 避免不必要的損壞，請將鄰近左右的刀杯空下來。
• 自動換刀不適用與某些機臺上，因為有重量和尺寸上不同的限制。
   使用本產品之前請確認自動換刀的夾持重量無過大值。

自動換刀的后確認：
安裝定位塊、冷卻劑的連接與定位角度的設定完成后，以手動的方式將小鋼炮銑削頭安裝至機器主軸。
請確實檢查主軸的定位鍵與小鋼抱銑削頭的川鍵槽是否契合，且定位梢已有插在定位塊的溝槽中。

三：角度頭使用注意事項:
    一一一一一一一一一一一一一
1.使用小鋼炮銑削頭，機臺主軸轉向為逆轉（M4）。
2.高水壓7kgf/c㎡。

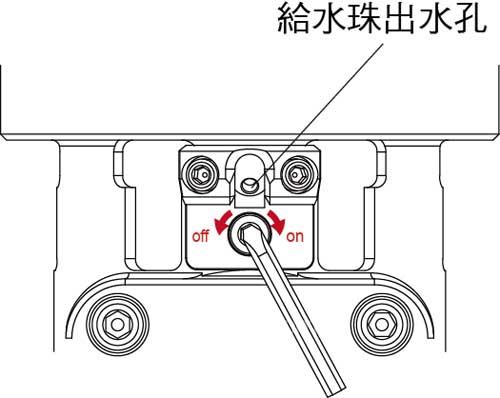

3.給水系統使用方式為：順時針轉（ON）則有刀具出水功能；逆時針轉（OFF）則有給水珠出水功能。
• 注意當選擇使用刀具出水功能時，請用M3無頭螺絲將給水珠出水孔鎖緊，增加刀具出水功能的出水量。

4.調整加工方向須將下本體作底部上的6顆螺絲松轉約1/4圈，使下本體座能夠轉動后，使用百分表或千分表，將下本體座基準平面校正至平行0.01~0.005，再將6顆螺絲鎖緊即可。
5.螺帽鎖固請使用該產品所搭配之板手。
6.當銑削頭有卡鎖、運轉時有異常聲音、過熱或震動的問題，請與我們聯系，請不要自行拆開裝置

四：角度頭的保養
一一一一一一一一一一一一一
1.小鋼炮角度頭里已有潤滑油，不需拆開添加潤滑油。
2.當完成加工后將小鋼炮銑削頭由機臺上取下后，請使用高壓風槍對準定位梢或給水型拉頭的給水孔將銑削頭內部切削油吹出，一定要吹到完全沒有切削油噴出，以免下一次使用產生冷卻通道阻塞情況。
3.平常保養請用高壓風槍將小鋼炮銑削頭上油污及鐵屑去除，外觀本體再涂上防銹油。
